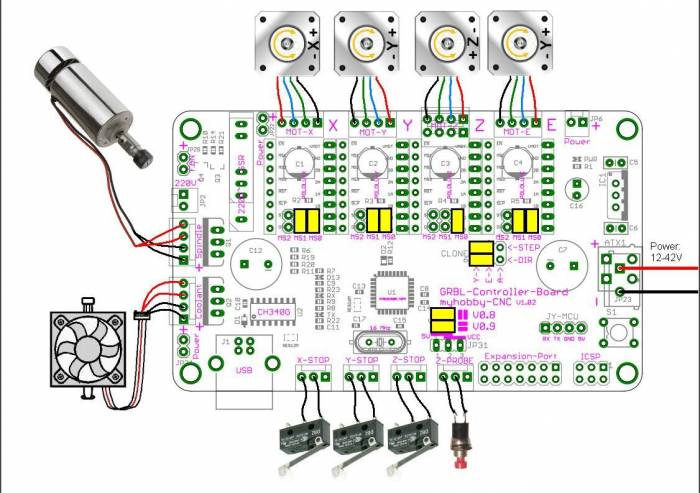

Sowohl das GRBL Controller Board 2.02, als auch das GRBL Nano Board haben die Entsrör c's bestückt: Ich habe die Bauteile mal markiert, beim Nano Board sind sie an der selben Stelle.
Was für ein Board hast Du, dass die Kondensatoren nicht da sind??
Board ist das Grbl V2.02 genau wie du es abgebildet hast. Die C18,19,20,21 sind ebenfalls drauf, nur halt ohne Funktion. Ich kann den Fehler der Endschalter reproduzieren. Die Frage die sich mir stellt, ist nun das Borad defekt? Laut Wiki sollte das doch klappen. Wie wäre es wenn ich die Schalter NC schalte?
Error 22 gibt es wenn der F Parameter fehlt, das hat mit den Endschaltern nichts zu tun.
Wenn aber die GRBL Startmeldung immer wieder erscheint deutet das auf Resets des Atmegas hin. Hast Du am JP31 was gesteckt? Ein Reset des Atmega kann vorkommen wenn die Versorgungsspannung (5V) zusammenbricht, was zum beispiel bei einem kurzschluss zwischen 5V und GND passieren würde. Wenn da J31 gesteckt ist, könnte das durch die Endschalter bei schliessen derselben passieren...
