guten abend die herrschaften,

hat jetzt n bischen gedauert bis ich wieder dazu gekommen bin und hab ne lieferung von myhobby abgewartet.
ich hab letztens noch die Stepper Driver von meinem china laser ausprobiert und der richtungswechsel hat reibungslos funktioniert.
jetzt hab ich mir vier neue ausm shop bestellt weil ich die dinger (keine Ahnung wie) gegrillt hab.

nächstes problem.

die china laser treiber laufen bei 0.9A wirklich problemlos ausser der maximale vorschub hakt, wahrscheinlich weil die motoren mehr brauchen.
jetzt hab ich die neuen DRV8825 eingebaut und sie unterbrechen ständig die stromzufur.
selbst wenn ich sie auf 1A runter drehe.
es sind kühlkörper drauf und sogar ein lüfter dran der läuft. sie werden zwar warm aber man verbrennt sich nicht die finger.

ich habs immer noch nur über estlcam probiert und jetzt weiss ich nicht mehr weiter.
was kann ich noch so ausprobieren das das teil endlich läuft?
sitz schon auf heissen kohlen

Hi,

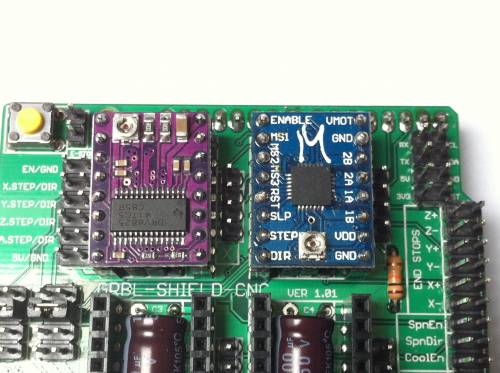

das mit der orientierung war mir von anfang an klar und ich bin mir sicher das ich sie nicht falsch eingesteckt habe.
aber danke für das bild, vielleicht ist es ja für den ein oder anderen nützlich.
dazu sollte man auch erwähnen das bei den DRV8825 der poti gegen den uhrzeigersinn die stomzufuhr nach oben regelt.

ich hab den fehler jetzt gefunden und es is echt verzwickt...

ich hab das board nicht horizontal sonder vertikal montiert.
die treiber werden so warm das der kleber der kühlkörper weich wird und die Kühlkörper nach unten rutschen und einen kurzschluß verursachen.

beim ersten mal ist mir das bei allen vier passiert, hab dann welche nachbestellt und mit nur einem begonnen und das phänomen beobachten können.

jetzt hab ich noch einen nachbestellt und werde die kühlkörper mit klebender wärmeleitpaste anbringen um die Wärmeübertragung zu maximieren und die treiber vor sich selbst zu schützen.

Danke trotzdem für die zahlreichen tips und unterstützung hier.!!!
