China Spindel 1,5KW
 1
18.04.16 12:33
Snoopy
China Spindel 1,5KW

Hallo Zusammen

nach dem die SET- Spindel eher eiert als dreht....und die Aufhängung eher als schwammig zu bezeichnen ist, würde ich mir gerne eine andere Spindel zulegen.

Kress fällt aus wegen "zu laut".

Die sog. China Spindeln aus Ebay scheinen lt div. Foren brauchbar zu sein...zumindest in dieser Preisklasse...

Hat jeman Erfahrung damit......

1,5 kW Luftgekühlt 8000-240000U/min ER11

so wie ich gelesen habe geht da keine 8mm Aufnahme rein...kann das jemand bestätigen....

und die Frage die mich am meisten interessiert...wie kommt die Shapoko2 mit dem Gewicht klar.....sind ja doch um die 3kg


Gruß Jürgen

18.04.16 21:54
sleepwalka
Re: China Spindel 1,5KW

Ronald hat sich zum Thema schwerere spindeln schonmal geäußert. Kannst ja mal unter seinen Beiträgen schauen...
Welche Spindel aus dem Set meinst du? Die aus dem Fräskit oder dieses 40€ Teil aus dem Shop?

18.04.16 22:45
mitteldicht
Re: China Spindel 1,5KW

Hallo,

mit so einem rechner (http://cncwerk.de/rechner/) kann man sich das ganze mal anschauen um ein "Gefühl" zu bekommen ab wann es grenzwertig wird. Meiner Meinung nach ist es egal ob der Fräsmotor(bzw. die gesamte Z-Achse) 3kg oder 1,5kg wiegt. Bei 15kg wird es schon deutlich mehr.

40x40 Aluminiumprofil, 1000mm lang, beidseitig fest eingespannt
3kg (30N) = 0,033mm
1,5kg (15N) = 0,02mm
15kg (150N) = 0,131mm

gruß mitteldicht

19.04.16 06:42
Snoopy
Re: China Spindel 1,5KW

@ mitteldicht...Danke für den Link....werde ich mir mal ansehen....




@Sleepwalka...

das 40€ Teil aus dem Shop, das lag damals meiner Bestellung bei.....ich habe bereits die Spannzangen von meiner Proxxon rein...ist dadurch etwas besser geworden.....optimal ist anders....

mir geht es aber auch um die Möglichkeit mal etwas stärkere Fräser als die 3,175mm einzusetzen.

Den Beitrag von Roland werde ich mal suchen....habe zu diesen Thema hier nicht viel gefunden...Merci

Gruß Jürgen

19.04.16 13:04
sleepwalka
Re: China Spindel 1,5KW

Ronald:
Fräsen mit mehr als max. 1,5 kg würde ich auf keiner Shapeoko empfehlen. Dazu ist die Z-Achse/Laufwagen der Z-Achse nicht ausgelegt.

Ev. solltest Du auf eine Fräse mit Gleitklötzen und Gewindetrieben setzen. Die können sehr viel mehr Gewicht und Kräfte aufnehmen.

Ich hoffe das hilft Dir bei Deiner Entscheidung

LG
Ronald

Aus diesem Thread: http://www.myhobby-cnc.de/forum/thread.p...2&thread=29


Hier gibts ER11 Spannzangen bis 8mm Durchmesser
http://www.sorotec.de/shop/Spannzangen/S...-Klasse-II.html

20.04.16 06:40
Snoopy
Re: China Spindel 1,5KW

Hi

super...das ist ja mal eine Aussage...hatte einige Zeit gesuch und doch nichts gefunden.

Die Rückmeldung habe ich nun auch...die 0,8KW Spindel hat 1,7kg.....also das gleiche wie die Kress1050 die ja einige verbaut haben,

oder alternativ die 400W Spindel aus dem Shop.....wäre insgesamt in jedem Fall mehr Leistung, Laufruhe und ein größerer

Spannbereich, als das 40€ Teil

Danke dir....hilft auf jeden Fall bei der Entscheidung.


Gruß Jürgen

20.04.16 23:21
crix

nicht registriert

Re: China Spindel 1,5KW

Die Frage ob 8mm Fräser aus der Oberfräse in einer ER11 Aufnahme vernünftig gespannt werden können hat mich auch umgetrieben.
Hier http://www.estlcam.de/chinaspindel.php fand ich dazu eine Aussage daß es problematisch ist, da man die Fräser nur kurz spannen kann.
Ich hatte ursprünglich überlegt auf 6mm Fräser auszuweichen, da ich aber schon einige 8mm Fräser habe, habe ich deine Frage mal zum Anlass genommen und einen 8mm Adapter für ER11 bestellt.
Der ist heute geliefert worden und sieht mit einem meiner 8mm Fräser so aus:


Man kann den Fräser in meiner 400W Brushless Spindel beliebig tief spannen, ich sehe da kein Problem.
Leider ist es heute schon zu spät für eine Testfräsung, ich werde berichten, sobald es neue Erkenntnisse gibt.

Was die schweren Chinaspindeln angeht: Der Laufwagen selbst wiegt schon einiges. Das läuft dann alles auf 8 kleinen Kunststoffrollen, die die Kräfte aufnehmen müssen. Man kann selbst mit einem leichten 400W Motor die Konstruktion schon stark belasten, ich will mir nicht vorstellen was passiert wenn man mit einer 1.5KW Fräse auf das Material losgeht ;-)

Fazit: Die Leistung die eine leichte Spindel freisetzt ist für die Fräse schon mehr als genug. Man kann da sicher auch was schwereres dranhängen und damit auch präzise Arbeiten wenn man langsam fährt und nicht zuviel zustellt. In dem Fall sehe ich aber keinen Vorteil durch die schwerere Spindel da die Leistung nicht genutzt wird..

Ronald hat da schon recht: Für die 1.5 und 2.2KW Fräsen macht ein stabilerer Unterbau mehr Sinn. Das ist dann nicht mehr die Kragenweite einer ShapeOko.

21.04.16 08:10
crix

nicht registriert

Re: China Spindel 1,5KW

So, neuer Tag, neue Erkenntnisse.
Es mag laut Informationen aus anderen Foren da offenbar unterschiedliche Varianten der ER11-Aufnahme und der Spannzangen geben.
Mit meinen Komponenten ist es allerdings problemlos möglich, einen Fräser mit 8mm Schaft sicher zu spannen und auch zu Fräsen.
Für den Anfang bin ich mal mit 2mm Zustellung und 100mm/Minute Vorschub in eine Fichtenplatte gefahren:



Das Ergebnis sieht einwandfrei aus, zumindest was die Fräsung angeht.

Die Form hatte ich mir anders vorgestellt.
Ich habe den universal G-Code Sender probiert und da mal den File Upload getestet.

Mit


hatte ich ein Rechteck mit 20mm Kantenlänge erwartet mit einer kleinen Schräge innen erwartet.

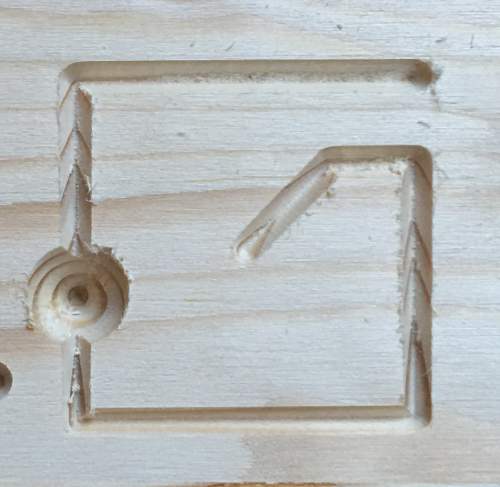

Das Ergebnis sah allerdings so aus und hatte eine Kantenlänge von etwa 40mm.


(Das tiefel Loch ist vom ersten Versuch und kein Fehler.)
Ich muss wich wohl mal etws tiefer mit dem G-Code befassen. Hat jemand einen Tipp was da das Problem gewesen sein kann?
Meine erste Vermutung geht in Richtung Absolut/Relativ...

21.04.16 09:24
Snoopy
Re: China Spindel 1,5KW

Hallo Crix

danke für deine Ausführungen.....scheint wohl nicht so einfach zu sein....

eigentlich wollte ich nur von dem billigen Spielzeugspindelchen weg und evt. 4 und 6er Fräser einspannen können......

aber 0,8-2,2 KW zu schwer......0,4 KW gewichtsmäßig ok...aber nur eben 12000 U/min....alles noch nicht das was ich mir vorgestellt habe.

Danke auf jeden Fall

Gruß Jürgen

21.04.16 17:49
crix

nicht registriert

Re: China Spindel 1,5KW

Hier gibt es eine ganz gute Übersicht was es sonst noch so gibt:
http://www.precifast.de/cnc-fraese-bausatz/

Das hilft vielleicht bei der Entscheidung was als Träger für eine "große" Spindel besser passt oder ob es nach Berücksichtigung des Budgets doch eine kleine Spindel mit den bekannten Einschränkungen tut.

PS: Das Problem mit meinen unerwartet großen Dimensionen war das fehlende G91 am Anfang für relative Angaben ;-)
