das hat mir schon super geholfen und ich konnte jetzt mir einen Warenkorb zusammenstellen.
Die Frage ist jetzt, ob ich es richtig gemacht hab :) Hab mal den Warenkorb fotografiert und des Bild mitangehängt.
Was jetzt noch fehlt ist der Zahnriemen, da bin ich mir noch nicht sicher was ich brauch.
Es gibt ja zwei Methoden:
HTD-9 Zahnriemen (LX+2LY+450mm) für herkömmliche Spannmethode ODER HTD-9 Zahnriemen (LX+2LY+690mm) für umgelenkte Spannmethode
Leider hab ich aber keine erklährung gefunden was die Vor- und Nachteile sind. Ich würde ja zur umgelenkten Methode tendieren. Aber würde noch gernen eine erklährung haben ob die gut ist.

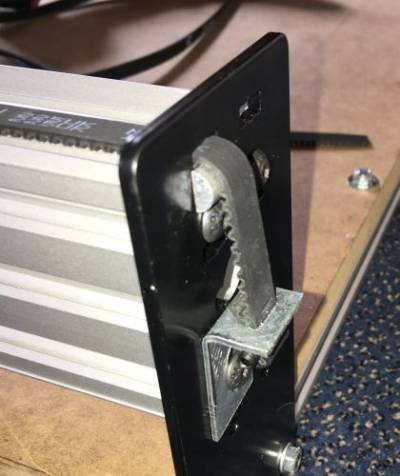

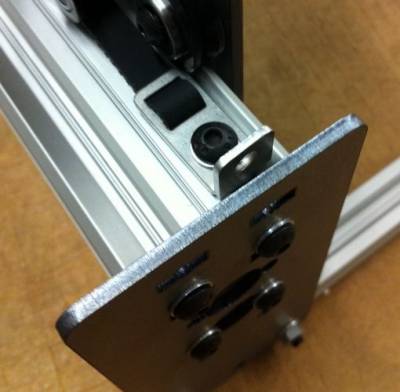

Die Erklärung zu den unterschiedlichen Spannmethoden steht ebenfalls in dem genannten Artikel im Wiki. Bei der herkömmlichen Spannmethode kann wie im Bild zu sehen, der Laufwagen nicht ganz bis zum Ende der Achse fahren, weil die Laufrolle mit der Spannvorrichtung kollidiert: Wenn Du die Zahnriemen länger bestellst und dir einen Winkel wie beschrieben bastelst, dann kann der Laufwagen die komplette Achse bis zum Anschlag nutzen:
Etwas skeptisch bin ich ja doch ob alles richtig ist auf meiner Liste. Das meinte ich mit genauer Beschreibung, was genau alles benötigt wird ohne dumm rum zu suchen. Ich hab keine Lust am Ende da zu stehen und mir fehlt noch die Hälfte.
Im Root Kit steht geschrieben das es irgendwann ein komplett Kit gibt, aber das wird es wohl nicht so schnell geben. Das würde alles viel einfacher machen. Oder ein Konfigurator der die Einkaufsliste automatisch an Hand der Vorstellungen zusammenstellt. Nur so als Hinweis, weil etwas schreckt es schon ab dieses zusammen Gesuche und die Ungewissheit ob man alles richtig eingegeben hat.
Im Anhang ist nun meine neue Liste. Das Netzteil fehlt noch. Unter dem Link oben steht zum Netzteil nur 12-36V, aber was noch wichtig wäre zu wissen ist die min. Amperezahl.
Soweit ich es jetzt richtig habe soll am Ende eine 70x60cm CNC rauskommen :)
Danke für die Unterstützung
Gruß Paul
PS: welche nema23 Motoren sind den eigendlich im Elektro kit enthalten? Die 90Ncm oder die größere Version?
das mit dem Komplett-Set wird es tatsächlich nicht geben. Das Set würde ich dann zu 10% verkaufen, die anderen wollen dann doch wieder andere Längen, so wie Du, oder andere Motoren oder sonst was haben. Dann bekomme ich wieder endlos Anfragen, ob man in dem Komplett-Set nicht das raus, und das reinkonfigurieren kann. Dann doch bitte lieber wieder alles einzeln als Sets.
Was Deine Stückliste angeht, so schreibst Du oben, Du willst 100x60 cm haben, bestellst dann aber Profile mit 720 und 600mm! Im Root-Kit sind keine Profile enthalten, die dann durch Zukauf "verlängert" werden können. Du musst dann also die komplette, gewünschte Länge kaufen! Das Netzteil ist im Elektro-Kit nicht dabei. Hier kann ich ein 24V 150W Netzteil empfehlen.
Bei unseren Fräsen, bzw. der Shapeoko, ist der Weg das Ziel. Wenn man sich zum Bau einer Fräse entschieden hat, dann sollte man sich bereits sehr gut erkundigt und eingearbeitet haben. Das kann hier im Forum oder WIKI oder auf YouTube geschehen. Wenn man nur so eine grobe Vorstellung davon hat, wie das gehen soll, dann bekommt man nicht nur beim Aufbau, sondern erst recht bei der späteren Bedienung sehr viel Probleme die einen dann frustrieren lassen. Der mechanische Aufbau ist fast die einfachste Arbeit! Danach kommen dann die CAD/CAM hürden!
Du musst also viel Geduld mitbringen, und kannst die Fräse Zug um Zug auch noch erweitern. Es muss zu Anfang nicht alles perfekt sein!
das kann ich verstehen, das da denn wieder Sonderwünsche aufkommen. Und Auseinandersetzen tut man sich so oder so auch mit der Materie, man baut sich ja keine CNC aus Jucks und Tollerrei. Zumindest ich nicht ;)
Laut Beschreibung brauche ich für Variante 1 eine X-Achse mit 2cm mehr. Deshalb hab ich 720x600 mm. Die vorherige Größe von 1000x600 mm war dann doch zu groß. Somit habe ich mich für das Mittelmaß entschieden.
Ich hab meinem Warenkorb jetzt noch ein Netzteil hinzugefügt:
